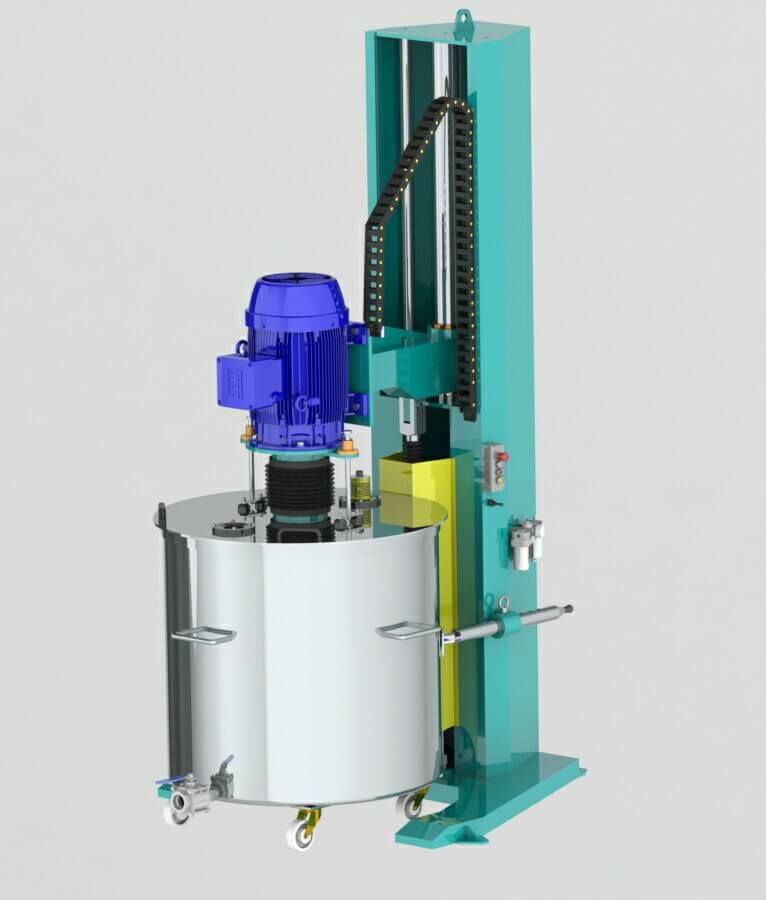

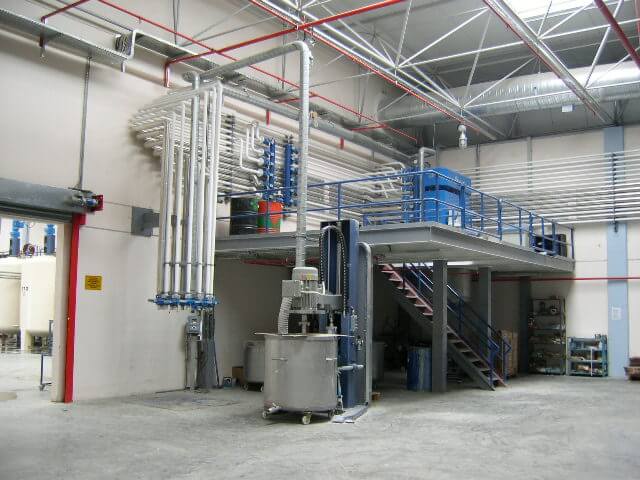

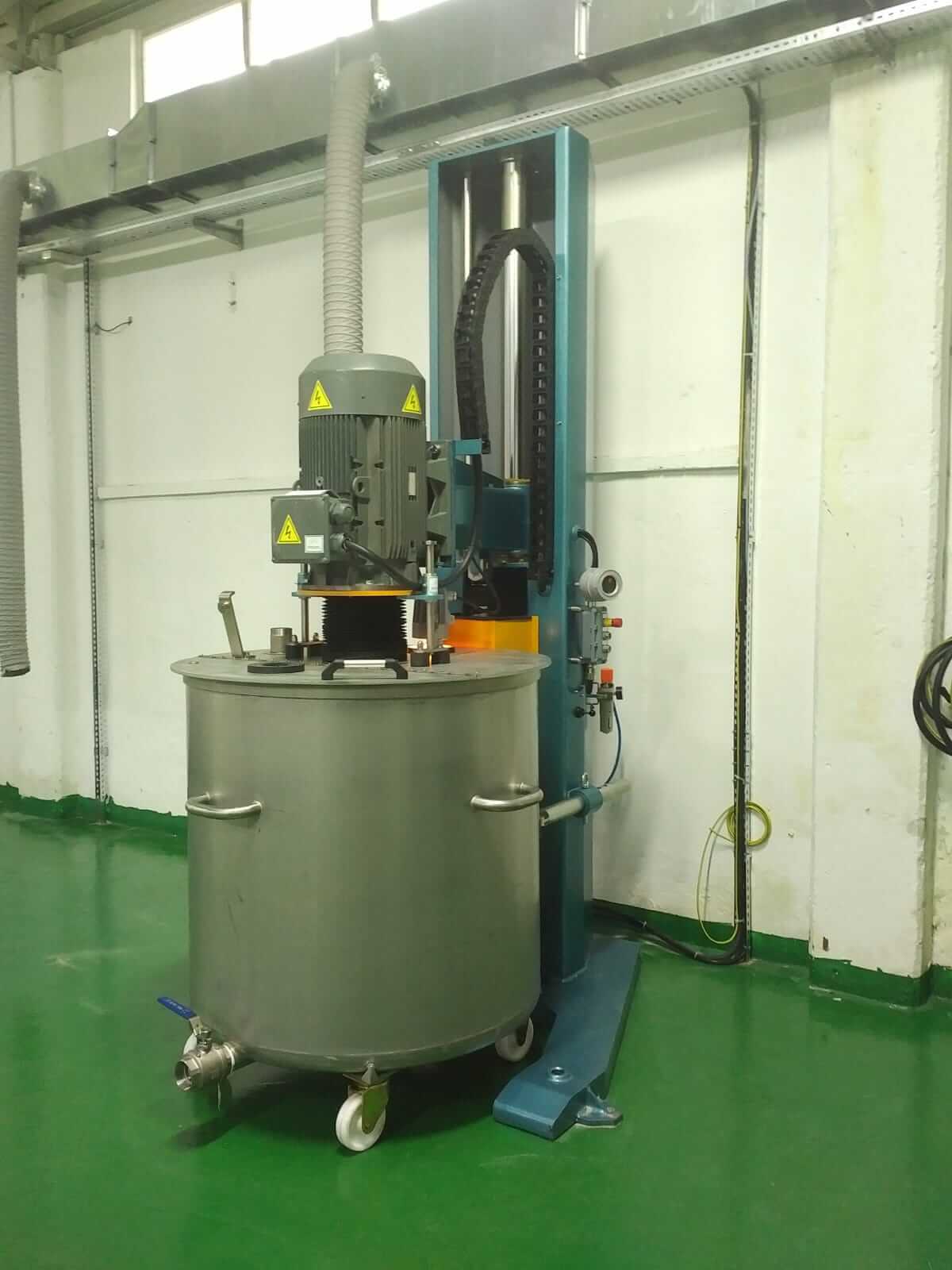

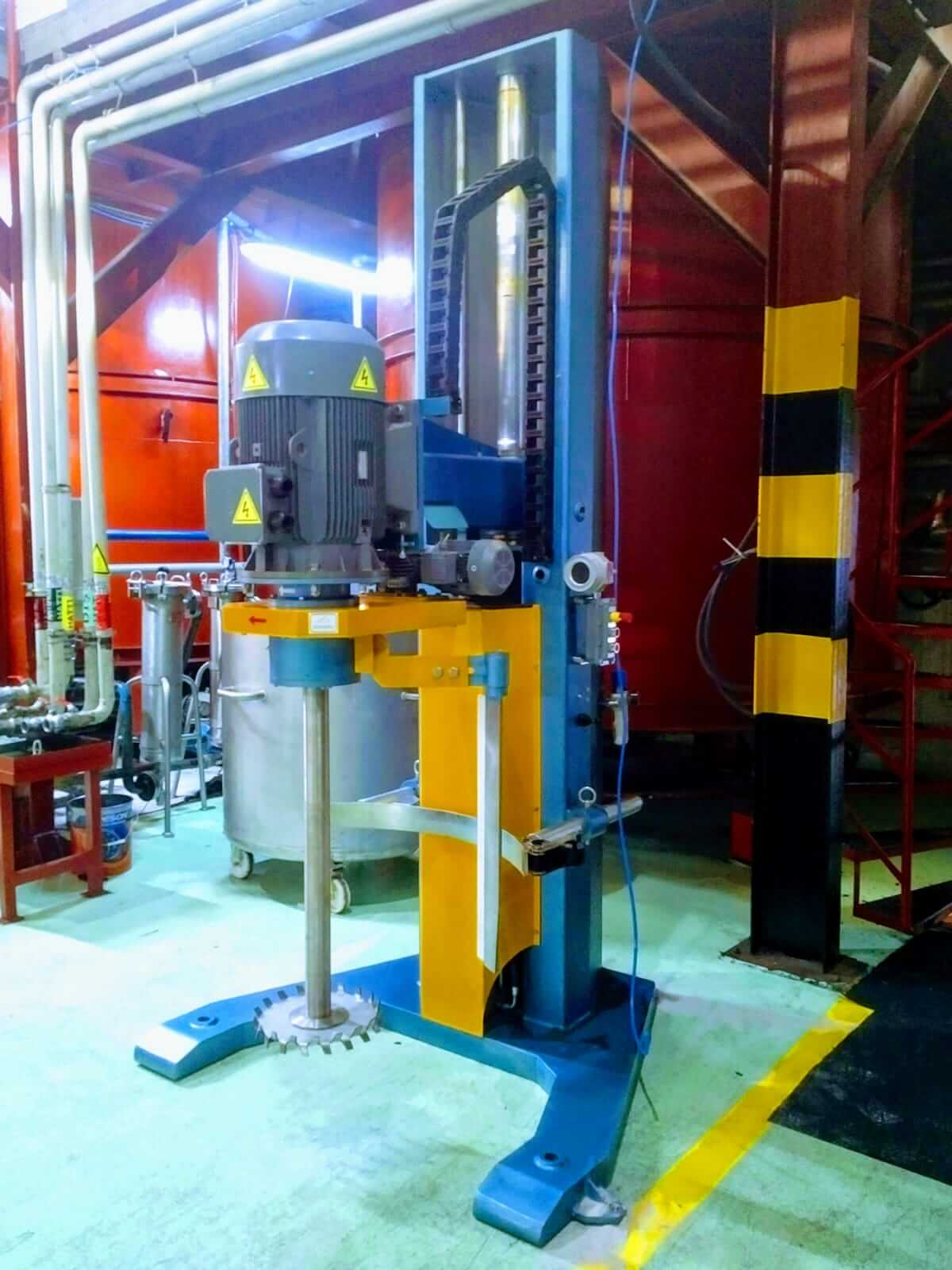

خلاطات العمود





تستخدم خلاطات العمود (الموزعات) التي لدينا فيها شهادة نموذج المنفعة بشكل عام في الصناعة الكيميائية. الهدف هو مزج مختلف المواد الخام السائلة والصلبة التي يتم وضعها في المراجل المتنقلة للحصول على المنتج بالخصائص المطلوبة. باستخدام خلاط العمود (موزع) ، من الممكن عمل الخليط عند النقطة المطلوبة وبالسرعة المطلوبة. بهذه الطريقة ، يمكن الحصول على المنتج بالاتساق المطلوب.



في الخلاط العمودي (الموزع) ، يتم توفير الحركة لأعلى ولأسفل للخلاط باستخدام النظام الهيدروليكي. نظرًا لأن هذا النظام لا يحمل خطر الحرق ، فإنه يحتوي على تكاليف أقل بكثير خاصة في الأنظمة التي تستخدم لخلط المنتجات القابلة للاشتعال والقابلة للاشتعال والتي يجب أن تكون واقية من السابق. بالإضافة إلى ذلك ، توفر هذه الحركة وفورات خطيرة في الطاقة حيث يتم إجراؤها بالهواء بدلاً من الكهرباء. يتم تركيب الذراع لأعلى ولأسفل لخلاط العمود (الموزع) وأزرار التحكم في التدوير في عمود الخلاط (الموزع). من الممكن أيضًا للمشغل مراقبة الخليط بسهولة أثناء توجيه الحركة. يمكن للمشغل رؤية سرعة وسرعة الخليط. إذا رغبت في ذلك ، فمن الممكن ضبط وقت الخلط تلقائيًا وخلط وقت الانتهاء وسرعة الخلط.





• التصميم والتصنيع وفقا للمعايير الدولية

• جودة عالية وضمان حياة طويلة

• سعة 0-3 م 3

• نظام مائي هوائي مصمم بشكل خاص

• محرك برهان سابق أو محرك IP54

• تصميم خاص للخلاط حسب المنتج

• يتم التحكم في العاكس والعداد

• خيار نوع خاص للمختبر

TİP / TYPE

ESM-1/50

ESM-2/50

ESM-3/50

ESM-4/50

ESM-5/150

ESM-7/150

ESM-11/150

ESM-15/1000

ESM-18/1000

ESM-22/1000

ESM-30/1000

KAPASİTE

CAPACITY               (lt.)

50

50

50

50

150

150

150

1000

1000

1000

1000

MOTOR GÜCÜ

MOTOR POWER    (kW)

1,5

2,2

3,0

4,0

5,5

7,5

11

15

18,5

22

30

DEVİR

SPEED                  (rpm)

0 - 1500

0 - 1500

0 - 1500

0 - 1500

0 - 1500

0 - 1500

0 - 1500

0 - 1500

0 - 1500

0 - 1500

0 - 1500

ÖLÇÜLER

DIMENSIONS

A (mm)

850

850

850

850

1060

1060

1060

1700

1700

1700

1700

B (mm)

975

975

975

975

1185

1185

1185

2000

2000

2000

2000

C (mm)

1040

1040

1040

1040

1800

1800

1800

3075

3075

3075

3075

D (mm)

355

355

355

355

640

640

640

1090

1090

1090

1090

E (mm)

140

140

140

140

160

160

160

430

430

430

430

F (mm)

100

100

150

150

250

250

250

350

350

350

350

KAZAN

TANK

G (mm)

508

508

508

508

600

600

600

1100

1100

1100

1100

H (mm)

350

350

350

350

530

530

530

1000

1000

1000

1000

K (mm)

90

90

90

90

120

120

120

170

170

170

170











1 - الميزات التقنية:



نوع                                 : EKİP – 13 / 1.5

القدرات                                     :  1.5 ton

قوة المحرك                       : 30 KW

سرعة المحرك                            : 1500 d/d

INVERTER              : ABB  Marka

إعداد العاكس                   : 0 – 1500 d/d



2 - تركيب خلاط الخلاط:



- سيتم تسوية جزء العمود من خالط العمود.

- يعلق الجزء السفلي على الأرض بمسمار فولاذي.

- سيتم إجراء اتصال المحرك.

- سيتم تثبيت رمح المحرض نوع التوربينات.

- سيتم تركيب جناح المحرك.

- سيتم تعديل دوران عمود الدوران باستخدام الضاغط.

- سيتم توصيل خلاط التوربين بطرف العمود.

- يتم تركيب صفيحة توصيل الغلاية ووضع الغلاية في مكانها.

- يتم توصيل المرجل بجسم الخلاط العمودي مع الحزام لأسباب تتعلق بالسلامة.

- سيتم توصيل كابل اللوحة الرئيسية للوحة الكهربائية.

- محرك خلاط العمود - سيتم توصيل كابل لوحة.

- سيتم توصيل الكابلات الخاصة بأزرار التحكم ومؤشر السرعة في خلاط الأعمدة باللوحة.

- سيتم توصيل المكيف بالهواء ب 12 خرطوم هوائي. (سيكون ضغط الهواء بين 6-8 بار)

- سيتم فتح صمامين على أسطوانة الزيت.



3 - الاستخدام الأول:



- باستخدام الرافعة العلوية والسفلية ، ارفع الخلاط لأعلى.

- إصلاحه عن طريق وضع المرجل المحمول.

- باستخدام الرافعة العلوية والسفلية ، دع التوربين في المنتج واضبط الارتفاع المطلوب للخلط.

- ابدأ تشغيل خلاط الأعمدة بالضغط على زر البدء.

- التحقق من اتجاه دوران خلاط التوربينات لاتجاه السهم على التوربين.

- إذا كان اتجاه الدوران غير صحيح ، قم بتغيير ترتيب الطور في صندوق توصيل المحرك.

- اضبط السرعة المرغوبة باستخدام زري زيادة السرعة وخفضها.

- اضغط على زر الإيقاف لإيقاف خلاط العمود بعد الاستخدام.

- قم بإيقاف تشغيل المفتاح الموجود على اللوحة.



4 - الصيانة:



- بعد استخدام خلاط العمود ، أغلق وصلة الهواء وقم بتفريغ الهواء بالضغط على زر تحرير الهواء الموجود تحت مكيف الهواء.

- تحقق دوريًا من مستوى الزيت في أسطوانة الزيت وقم بتليين العمود.

- تحقق دوريًا من جميع توصيلات الصواميل.

- بعد الاستخدام ، قم بتنظيف بقايا المنتج على العمود والتوربين بفرشاة طلاء.

- افحص مروحة التبريد وفلاتر الغبار على اللوحة.



يتعلق الاختراع بالحصول على منتج بالخصائص المرغوبة عن طريق خلط العديد من المواد الخام السائلة والصلبة الموضوعة في غلايات متنقلة.

الاختراع على وجه الخصوص ؛ يتعلق الأمر بآلية ميكانيكية تمكن من خلط مختلف المواد الخام السائلة والصلبة الموضوعة في الغلايات المتنقلة للحصول على المنتج بالسرعة المطلوبة وبالنقطة المرغوبة وبتكلفة منخفضة.

اليوم ، في العديد من مجالات الصناعة ، تُستخدم أجهزة الخلط على نطاق واسع لخلط مختلف المواد الخام السائلة والصلبة والحصول على المنتجات ذات الخصائص المرغوبة. استلزم هذا الاستخدام المكثف في الكيمياء والعديد من الصناعات الأخرى تطوير وابتكار تركيبات الخلاط.

  • في حالة الفن ، بالطبع ، يتم استخدام خلاطات مختلفة ، ولكن الخلاطات المذكورة كما هو موضح أدناه ؛
  • استخدام الأنظمة الكهربائية في الحركة لأعلى ولأسفل لمجموعة خلط الخلاط ، وتكلفة الطاقة العالية بسبب هذه الأنظمة ،
  • يجب استخدام الأنظمة التي يجب أن تكون قابلة للانفجار (الأجهزة الكهربائية التي يمكن استخدامها في الأجواء القابلة للانفجار) عند خلط المنتجات القابلة للاشتعال والقابلة للاحتراق. تعرض الأدوات الكهربائية المنشأة الصناعية للخطر بسبب تسخينها الساكن وبيئة القوس التي تعمل معها. يختلف بناء واستخدام المعدات الكهربائية المستخدمة في مثل هذه الأجواء المتفجرة. لهذا السبب ، فإن أنظمة exproof (الأجهزة الكهربائية التي يمكن استخدامها في الأجواء المتفجرة) التي يجب استخدامها تجلب تكلفة إضافية للمنشأة.
  • لا يمكن للمشغل مراقبة عملية الخلط في نفس الوقت أثناء استخدام أذرع التحكم وأزرار الحركة لمجموعة الخلاط وتواجه مشكلة بيئة العمل (سهولة الاستخدام) ،
  • لا يمكن تعديل ميزات مثل أوقات خلط الخلاط وسرعة الخلط تلقائيًا ،
  • لها عيوب كثيرة مثل

بناءً على هذا الموقف من التقنية ، فإن الهدف من الاختراع هو ؛ يتم توفير حركة الخلاط لأعلى ولأسفل باستخدام نظام هيدروليكي هوائي.

الهدف من الاختراع هو توفير وفورات كبيرة في الطاقة باستخدام النظام الهيدروليكي الهوائي للحركة لأعلى ولأسفل للخلاط.

الهدف الآخر للاختراع هو الانطلاق من ضرورة استخدام الأنظمة التي يجب أن تكون مانعة مسبقًا (الأجهزة الكهربائية التي يمكن استخدامها في الأجواء القابلة للانفجار) في خلط المنتجات القابلة للاشتعال والاشتعال ؛ نظرًا لأنه نظام لا ينطوي على مخاطر الاحتراق والاشتعال ، فإن الأنظمة التي يجب ذكرها exproof (الأجهزة الكهربائية التي يمكن استخدامها في الأجواء القابلة للانفجار) تُمنع من جلب تكلفة إضافية للمنشأة.

الغرض الآخر من الاختراع هو توفير سهولة الاستخدام عن طريق تركيب ذراع توجيه الحركة لأعلى وأزرار التحكم في الدوران على عمود الخلاط.

والغرض الآخر للاختراع هو توفير التخلص من العمالة غير الضرورية وفقدان الوقت عن طريق تركيب ذراع توجيه الحركة لأعلى لأسفل وأزرار التحكم في الدوران على عمود الخلاط.

الغرض الآخر للاختراع هو تمكين المشغل من ملاحظة الخليط بسهولة أثناء توجيه الحركة ، بفضل النظام المريح (سهل الاستخدام) الذي تم إنشاؤه.

في تجسيد مفضل للاختراع ، يفضل أن يتم ضبط وقت خلط الخلاط ووقت انتهاء الخلط ودورة الخلط تلقائيًا.

سيتم فهم السمات الهيكلية والمميزة وجميع مزايا الاختراع بشكل أكثر وضوحًا مع الأشكال الواردة أدناه والشرح التفصيلي المكتوب بالإشارة إلى هذه الأرقام ، وبالتالي يجب إجراء التقييم بأخذ هذه الأرقام والتفسيرات التفصيلية في الاعتبار.

من أجل فهم بنية الاختراع الحالي ومزاياه جنبًا إلى جنب مع العناصر الإضافية بأفضل طريقة ، يجب تقييمه مع الأشكال الموضحة أدناه.

شكل 1:

مناظر أمامية وجانبية لخلاط العمود

شكل 2:

منظر للنظام المائي الهوائي (خزان احتياطي الزيت - مكبس خاص)

  1. القدم الحاملة
    جسم الناقل
    وحدة هيدروليكية تعمل بالهواء المضغوط
    3.1 ذراع التوجيه

    3.2 اسطوانة المدخول العلوي

    3.3 اسطوانة مكبس

    3.4 مكبس

    3.5 اسطوانة دخول القاع

    3.6 منفذ خزان احتياطي النفط

    3.7 خزان احتياطي الزيت

    3.8 مدخل خزان احتياطي الزيت

    أزرار التحكم
    مؤشر RPM
    رمح الرئيسي
    أعمدة التوازن
    مجموعة الخلط
    8.1 المحرك

    8.2 رمح المحرض

    8.3 خلاط التوربينات

    9. وحدة تثبيت المرجل

    10. مكيف الهواء

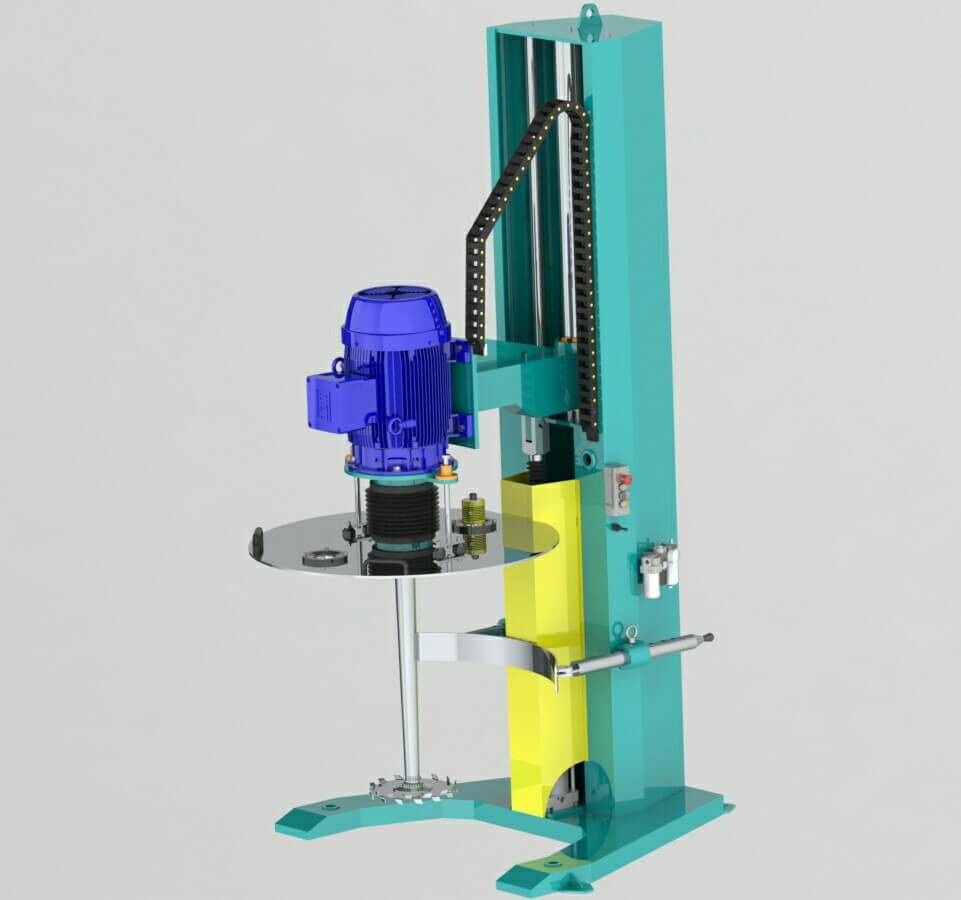

في الشكل 1 ، يتم إعطاء المناظر الأمامية والجانبية لخلاط العمود وفقًا للاختراع. وفقًا لهذا الشكل ، فإن الاختراع بعبارات عامة ؛ وتتكون من ساق حاملة (1) وجسم ناقل (2). يتم تثبيت أسطوانة المكبس الخاصة (3) التي تحتوي على زيت هيدروليكي على الرجل الحاملة المذكورة (1) وعلى جسم الناقل المذكور (2). بالإضافة إلى ذلك ، يوجد خزان احتياطي الزيت (3.7) ، وهو أحد العناصر الرئيسية للنظام الهيدروليكي الهوائي ، والذي سيتم شرحه التفصيلي في الشكل 2 ، على جسم الناقل (2).

يتم توفير عملية الخلط بواسطة عمود الخلاط (9) المتصل بالمحرك (8) بواسطة خلاط التوربينات (10) المركب في نهاية عمود الخلاط المذكور (9).

يتم ضبط سرعة الخلط عن طريق أزرار التحكم (4) المركبة على جسم الناقل المذكور (2) ويتم ملاحظة سرعة الخلط مع مؤشر الدوران (5) الموجود على جسم الناقل (2). تحدث الحركة لأعلى ولأسفل للمحرك (8.1) على العمود الرئيسي (6) وأعمدة التوازن (7) الموجودة على جسم الناقل (2).

يتم توفير الحركة لأعلى ولأسفل بواسطة ذراع توجيه الحركة لأعلى ولأسفل (3.1) على جسم الناقل المذكور (2). مدخل الهواء لخلاط العمود مصنوع من مكيف الهواء (10) الموجود على جسم الناقل (2).

في الشكل 2 ، أثناء تشغيل خلاط العمود ؛ تشغيل النظام المائي الهوائي المكون من خزان احتياطي الزيت المذكور (3.7) وأسطوانة المكبس الخاصة المذكورة (3.3) عند مجموعة الخلط (8) (المحرك (8.1) ، عمود الخلاط (8.2) وخلاط التوربينات (8.3) ) مطلوب للتحرك لأعلى ولأسفل كما هو موضح.

أثناء عملية خلاط العمود ؛ عندما تكون مجموعة الخلط المذكورة (8) (المحرك (8.1) ، عمود الخلاط (8.2) وخلاط التوربينات (8.3)) مرغوبة للتحرك لأعلى ، فإن ذراع اتجاه الحركة لأعلى ولأسفل (3.1) على جسم الناقل المذكور (2) تم رفعه. في هذه الحالة ، يتسبب الهواء الذي يدخل خزان احتياطي الزيت (3.7) من مدخل خزان احتياطي الزيت (3.8) في مرور الزيت الموجود في خزان احتياطي الزيت (3.7) عبر مخرج خزان احتياطي الزيت (3.6) إلى المكبس الخاص- مدخل الأسطوانة السفلي (3.5) ، و) لأعلى ويجعل مجموعة الخلط (8) (المحرك (8.1) ، عمود الخلاط (8.2) وخلاط التوربينات (8.3)) تتحرك لأعلى.

وبالمثل ، أثناء تشغيل خلاط العمود ؛ عندما تكون مجموعة الخلط المذكورة (8) (المحرك (8.1) ، عمود الخلاط (8.2) وخلاط التوربينات (8.3)) مرغوبة للتحرك لأسفل ، فإن ذراع اتجاه الحركة لأعلى ولأسفل (5) على جسم الناقل المذكور (2) يخفض. في هذه الحالة ، يدخل الهواء الذي يدخل أسطوانة المكبس الخاصة (3.3) من المدخل العلوي لأسطوانة المكبس الخاصة (3.2) إلى أسفل المكبس الخاص (3.4) ومع هذه الحركة الهبوطية ، فإن الزيت الموجود في أسطوانة المكبس الخاصة (3.3) مع ضغط الهواء الداخل من المدخل العلوي (3.2) ، يضمن المكبس الخاص توجيه الأسطوانة نحو خزان احتياطي الزيت (3.7) من المدخل السفلي (3.5). بهذه الطريقة ، يتم توفير مجموعة الخلط المذكورة (8) (المحرك (8.1) ، عمود الخلاط (8.2) وخلاط التوربينات (8.3)) للتحرك لأسفل.

عندما يتم إجراء عملية الخلط في خلاط العمود ، كما هو موضح بوضوح في الشكل 1 ، يتم تثبيت الوعاء المتحرك الذي يحتوي على المنتج المراد خلطه بمساعدة وحدة تثبيت الوعاء (9) الموجودة على جسم الناقل المذكور (2) ). يتم إنزال مجموعة الخلط (8) (المحرك (8.1) وعمود الخلاط (8.2) وخلاط التوربينات (8.3)) في الوعاء باستخدام ذراع اتجاه الحركة لأعلى ولأسفل (3.1) على جسم الناقل المذكور (2). يتم تشغيل المحرك (8.1) باستخدام أزرار التحكم (4) المركبة على جسم الناقل (2) ويتم إجراء عمليات ضبط سرعة الخلط. نظرًا لأنه تم تثبيت أزرار التحكم (4) وذراع اتجاه الحركة لأعلى لأسفل (3.1) على جسم الناقل (2) ، فمن الممكن للمشغل مراقبة عملية الخلط والتحكم في العملية بسهولة.

تم تحديد نطاق حماية هذا التطبيق في المطالبات ولا يمكن قصره على ما تم شرحه أعلاه لأغراض أخذ العينات. من الواضح أن الشخص المتمرس في المجال يمكنه تقديم الابتكار الذي تم الكشف عنه في الاختراع باستخدام تجسيدات مماثلة و / أو تطبيق هذا التجسيد على مجالات غرض أخرى مماثلة مستخدمة في الفن ذي الصلة. لذلك ، من الواضح أن مثل هذه الهياكل ستفتقر إلى معايير الابتكار وتتجاوز بشكل خاص حالة الفن المعروفة.
